ACO Passavant Detego

Paving Gs 80 703058

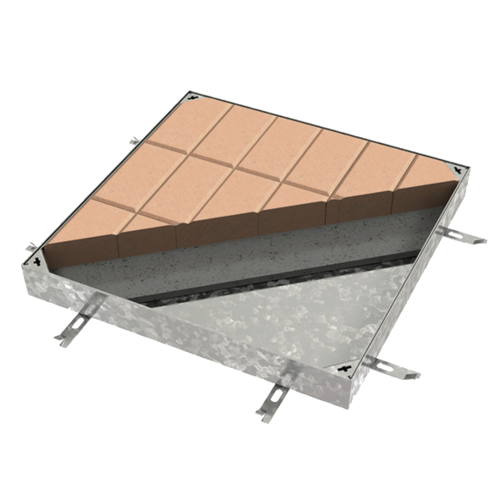

PAVING GS 80

Produktvorteile

  • Starke geschweißte Stützen unter dem Deckel
  • Belastbarkeit bis zu Belastungsklasse D400 für alle lichten Öffnungen bis zu 1 m
  • Kein Beton oder irgendeine andere zusätzliche strukturelle Füllung erforderlich

Produktinformationen

  • Getestet und zertifiziert gemäß EN 124
  • Abgedichtet für Wasser- und Geruchsdichte
  • Korrosionsbeständig - Feuerverzinkter Baustahl
  • Sichere und zeitsparende Installation
  • Kein Risiko - Belastbarkeit immer gewährleistet
  • 80/120 Abtropfwannentiefe erhältlich
  • Im Rahmen gesichert durch das eigene Gewicht - Kindersicherheit
  • Edelstahl-Version auf Anfrage erhältlich (1.4301 - 1.4571)
Lichte Fläche (A x B)Rahmenmaß (C x D)MaterialKlasseGewichtArtikel-Nr.Merken
[mm][mm][kg]
300 x 300436 x 436Stahl, verzinktB 12522,0406569
400 x 400536 x 536Stahl, verzinktB 12530,9406570
600 x 400536 x 736Stahl, verzinktB 12537,9409860
500 x 500636 x 636Stahl, verzinktB 12538,25406571
600 x 600736 x 736Stahl, verzinktB 12545,9406572
1000 x 600736 x 1136Stahl, verzinktB 12573,8409861
700 x 700836 x 836Stahl, verzinktB 12565,6406573
800 x 800936 x 936Stahl, verzinktB 12575,15406574
900 x 9001036 x 1036Stahl, verzinktB 12585,3406575
1000 x 10001136 x 1136Stahl, verzinktB 12596,15406576
300 x 300436 x 436Stahl, verzinktC 25028,1406577
400 x 400536 x 536Stahl, verzinktC 25045,7406578
600 x 400536 x 736Stahl, verzinktC 25057,6409862
500 x 500636 x 636Stahl, verzinktC 25060,2406579
600 x 600736 x 736Stahl, verzinktC 25071,3406580
1000 x 600736 x 1136Stahl, verzinktC 250105,1409863
700 x 700836 x 836Stahl, verzinktC 25093,5406581
800 x 800936 x 936Stahl, verzinktC 250106,8406582
900 x 9001036 x 1036Stahl, verzinktC 250121,0406583
1000 x 10001136 x 1136Stahl, verzinktC 250135,9406584
300 x 300436 x 436Stahl, verzinktA 1516,4407102
400 x 400536 x 536Stahl, verzinktA 1521,6407103
600 x 400536 x 736Stahl, verzinktA 1526,9409858
500 x 500636 x 636Stahl, verzinktA 1527,4407104
600 x 600736 x 736Stahl, verzinktA 1533,4407105
1000 x 600736 x 1136Stahl, verzinktA 1547,85409859
700 x 700836 x 836Stahl, verzinktA 1542,2409984
800 x 800936 x 936Stahl, verzinktA 1549,45409985
900 x 9001036 x 1036Stahl, verzinktA 1557,3409986
1000 x 10001136 x 1136Stahl, verzinktA 1565,55409987
400 x 400536 x 536Stahl, verzinktD 40044,31445638
500 x 500636 x 636Stahl, verzinktD 40061,82445639
600 x 600736 x 736Stahl, verzinktD 40081,84445640
700 x 700836 x 836Stahl, verzinktD 400101,47445641
800 x 800936 x 936Stahl, verzinktD 400135,26445642
900 x 9001036 x 1036Stahl, verzinktD 400157,93445643
1000 x 10001136 x 1136Stahl, verzinktD 400184,97445644
